Diagramme verwenden

Überblick

Mit Diagrammen können Sie Ihre Daten visualisieren, entweder im Arbeitsbereich Spreadsheet oder im Arbeitsbereich Dashboard. Diagramme sind nützlich, um mehrere Variablen zu visualisieren.

Die am häufigsten verwendeten Diagrammtypen sind Balken-Diagramme, Linien-Diagramme oder eine Kombination aus beiden. Unten wird beschrieben, wie diese verwendet und bearbeitet werden können.

Je nach Zweck des Diagramms sind auch noch weitere Diagrammtypen verfügbar.

Für eine bessere Zusammenarbeit mit anderen können Sie Diagramme aus anderen Modellen importieren und als Bild kopieren oder exportieren.

Diagramme erstellen

Zum Erstellen einer Diagrams wählen Sie eine der folgenden Optionen:

  • Klicken Sie im Arbeitsbereich Spreadsheet mit der rechten Maustaste auf eine Variable und wählen Sie Diagramm erstellen | Typ des Diagramms:

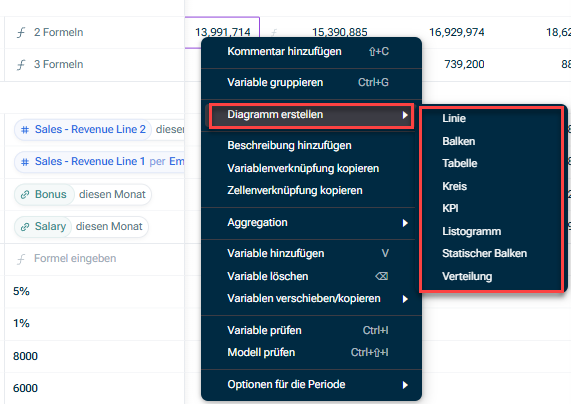

    Ein Diagramm von einer Variable aus erstellen
  • Klicken Sie im Arbeitsbereich Spreadsheet oben rechts auf das Symbol Diagramme , um den Seitenbereich Diagramme zu öffnen, und wählen Sie Neues Diagramm | Typ des Diagramms.
  • Klicken Sie im Arbeitsbereich Dashboard auf das Symbol + unten links und wählen Sie aus der angezeigten Liste den gewünschten Typ des Diagramms.

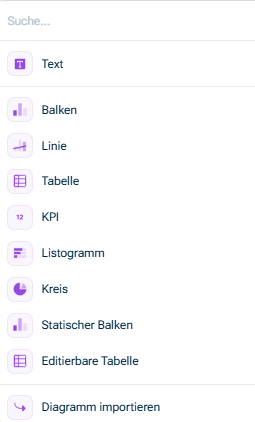

Zeigt die verfügbaren Diagrammtypen zur Visualisierung von Daten an: Von oben nach unten verfügbar sind: Text, Balken, Linie, Tabelle, KPI, Listogramm, Kreisdiagramm, statischer Balken, bearbeitbare Tabelle, Diagramm importieren Verfügbare Diagrammtypen

Um Variablen zum Visualisieren hinzuzufügen, ziehen Sie sie per Drag & Drop aus dem Arbeitsbereich Spreadsheet auf ein vorhandenes Diagramm (wenn der Diagramme-Seitenbereich geöffnet ist).

Diagramme bearbeiten

Hier können Sie Diagramme bearbeiten:

  • In der Symbolleiste des Arbeitsbereichs Spreadsheet, indem Sie auf das Symbol Diagramme  klicken
  • Im Arbeitsbereich Dashboard



Die Optionen zum Bearbeiten eines Diagramms finden Sie in der Symbolleiste oben rechts im Diagramme-Visual:

Eine Tabelle im spreadsheet wird angezeigt. Die Symbolleiste ist rot hervorgehoben. Symbolleiste für Tabelleneinstellungen
Optionen für Balken- und Liniendiagramme

Die folgenden Optionen sind für Diagramme des Typs Balken und Linie verfügbar:


Option

Beschreibung


Drei-Punkte-Menü

Über das Drei-Punkte-Menü können Sie:

  • Das Diagramm als Bild kopieren
  • Das Diagramm als Bild herunterladen
  • Anmerkungen und Hervorhebungen aus dem Diagramm entfernen
  • Eine Beschreibung hinzufügen
  • Das Diagramm löschen



Shows the options of the three dot menu of a chat or table that can be opened in the top right corner of a visual Three-dot menu

Zeitaggre­gation

Mit dem Dropdown-Menü für Roll-ups/Drill-downs können Sie festlegen, wie Variablen im Zeitverlauf angezeigt werden (z. B. quartalsweise, jährlich), und einfach zwischen ihnen umschalten.

Die Einstellungen für die Zeitaggregation in der Symbolleiste eines Diagramms werden angezeigt. Einstellungen der Zeitaggregation für ein Diagramm

Wenn Sie ändern wollen, wie Variablen in Quartale oder Jahre aggregiert werden (die Standard-Einstellung ist Summe), lesen Sie den Abschnitt Zeitaggregation in Aggregationsfunktionen.


Um die Setup-Optionen zu öffnen, klicken Sie auf das Bearbeiten-Symbol  in der oberen rechten Ecke eines Diagramm-Visuals und wechseln Sie zum Reiter Setup:

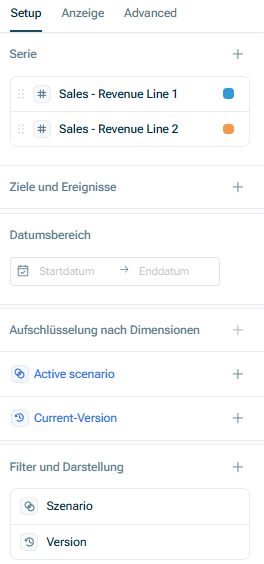

Zeit den Reiter 'Setup' der Diagrammeinstellungen Setup-Optionen eines Diagramms

Folgende Setup-Optionen sind verfügbar:


Option

Beschreibung


Serie

Im Abschnitt Serie können Sie auf einfache Weise Variablen hinzufügen, umbenennen, neu anordnen (per Drag & Drop) und löschen.

Statt einzelner Variablen können Sie auch ganze Gruppen oder Abschnitte zu einem Diagramm hinzuzufügen. Das Diagramm bleibt stets mit dem Spreadsheet synchronisiert, wenn Variablen zu einer Gruppe oder einem Abschnitt hinzugefügt oder daraus entfernt werden.

Setup-Details einer Variable

Durch Doppelklick auf eine Variable in diesem Abschnitt können Sie:

  • Die Farbe des Balkens oder der Linie für diese Variable ändern
  • Variablen auf der linken oder rechten Achse darstellen
  • Eine Variable als Linie und eine andere als Balken darstellen
  • Die Aufschlüsselung nach Dimensionen entfernen (Erläuterung der Aufschlüsselung nach Dimensionen siehe unten)
  • Szenarien und Versionen für die Variable hinzufügen
  • Den Wert und/oder die Wachstumsrate der Variable als Label anzeigen
  • Die erweiterten Einstellungsoptionen öffnen

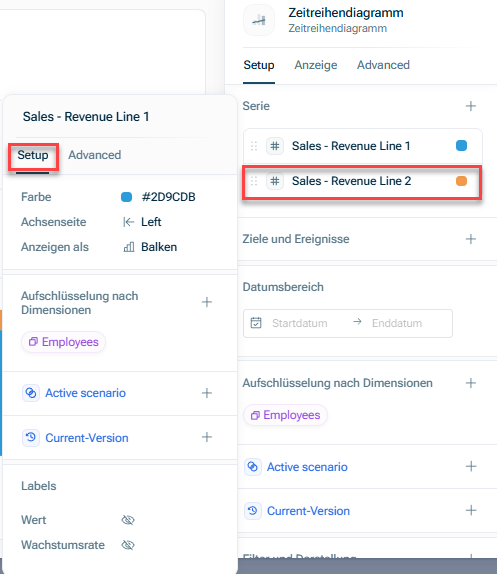

Shows the details that can be edited by clicking on a variable in the Series are. Shown is the Setup tab. Variable's setup details

Ziele und Ereignisse

In diesem Abschnitt können Sie bestimmte Datenpunkte im Diagramm darstellen und ihnen eine Farbe zuweisen:


Datums­bereich

Standardmäßig wird im Diagramm der gesamte Modelldatenbereich angezeigt. Wenn Sie diesen Bereich verkürzen möchten, können Sie hier ein benutzerdefiniertes Start- und/oder Enddatum für das Diagramm auswählen.


Aufschlüs­selung nach Dimensionen

Wenn eine Variable nach einer Dimension aufgeschlüsselt ist, behält xP&A diese Aufschlüsselung standardmäßig bei. Wenn Sie die zugrundeliegenden Dimensionselemente „aggregieren“ möchten, klicken Sie auf die Variable und anschließend auf das Minus-Symbol im Abschnitt Aufschlüsselung nach Dimensionen.

Der Abschnitt 'Serie' wird angezeigt. Die Detailansicht einer Variable wird angezeigt. Die Variable und der Abschnitt 'Aufschlüsselung nach Dimensionen' einer Variable ist rot hervorgehoben. Aufschlüsselung nach Dimensionen für eine Variable deaktivieren

Filter und Darstellung

In diesem Abschnitt können Sie Filter zur Tabelle hinzufügen, z. B. einen Zeitfilter oder einen Filter, um verschiedene Versionen und/oder Szenarien nebeneinander darzustellen.


Um die Anzeigeoptionen zu öffnen, klicken Sie auf das Bearbeiten-Symbol  in der oberen rechten Ecke eines Diagramm-Visuals und wechseln Sie zum Reiter Anzeige:

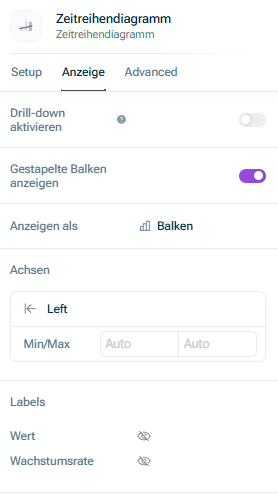

Zeigt den Reiter „Anzeige“ der Diagrammeinstellungen Anzeigeoptionen eines Diagramms

Folgende Anzeigeoptionen sind verfügbar:


Option

Beschreibung


Drill-down aktivieren

Verwenden Sie diese Option, um einen Drill-down auf zugrunde liegende integrierte Daten (Transaktionen) zu ermöglichen.

Jeder, der das Dashboard anzeigt, kann diese zugrunde liegenden Details einsehen. Beachten Sie, dass es sich um sensible Informationen handeln könnte.


Gestapelte Balken anzeigen

Mit dieser Option können Sie zwischen der Visualisierung in Form gestapelter oder separater Balken wechseln.


Anzeigen als

Mit dieser Option können Sie zwischen der Visualisierung in Form gestapelter Balken oder Linien wechseln.


Achsen

Mit dieser Option können Sie Variablen auf der linken oder rechten Achse darstellen.


Labels

Mit dieser Option können Sie den Wert und/oder die Wachstumsrate der Variable als Label anzeigen.


Um die erweiterten Einstellungsoptionen zu öffnen, klicken Sie auf das Bearbeiten-Symbol  in der oberen rechten Ecke eines Diagramm-Visuals und wechseln Sie zum Reiter Advanced. Folgende erweiterte Optionen sind verfügbar:

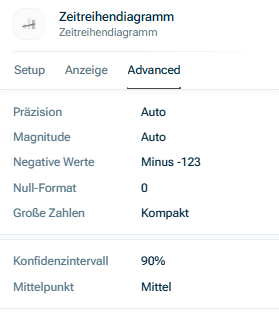

Zeigt den Reiter „Advanced“ der Diagrammeinstellungen Erweiterte Diagrammoptionen

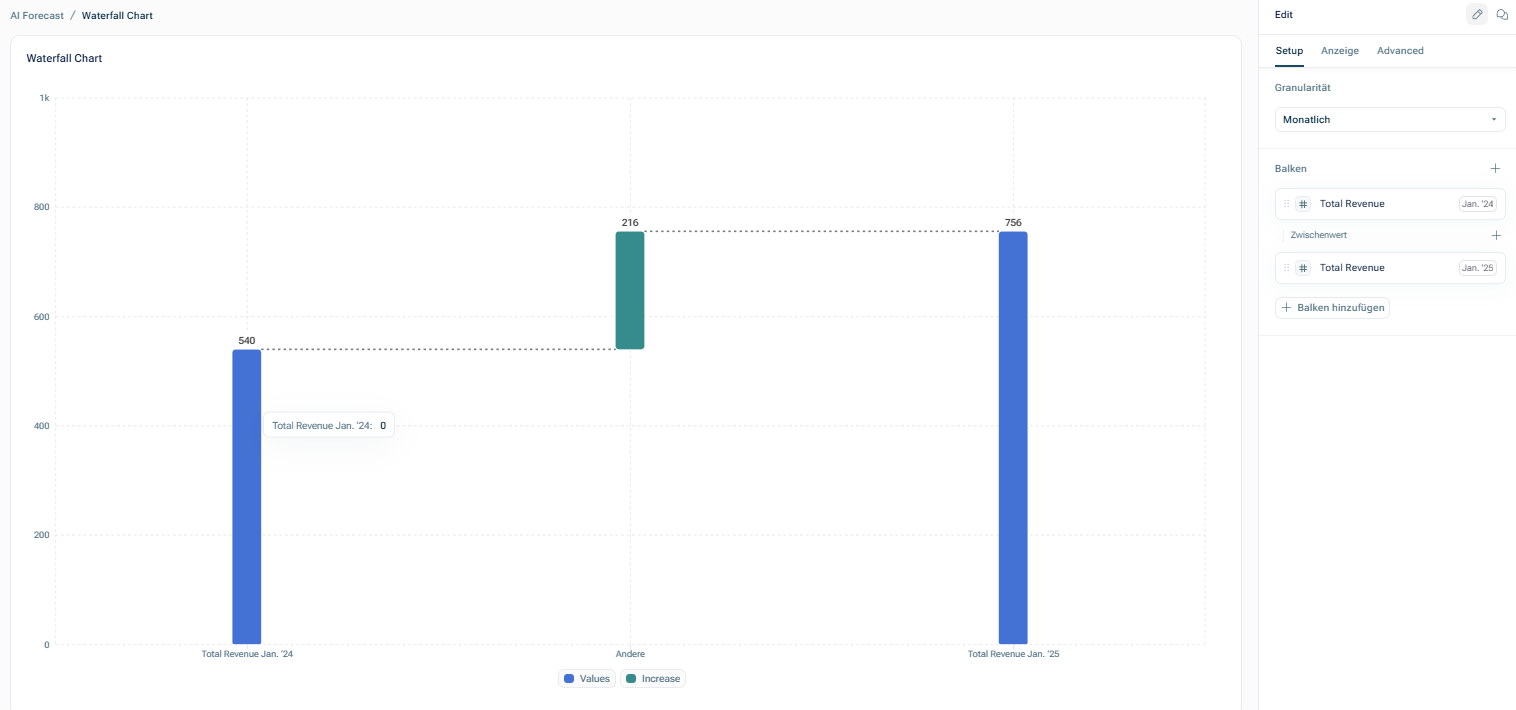

Weitere Diagrammtypen

Neben Balken- und Linien-Diagrammen stehen noch weitere Diagrammtypen zur Verfügung, die je nach Zweck der Datenvisualisierung verwendet werden können:

Text ist nützlich, um Ihren Modellen und Dashboards Kontext hinzuzufügen (z. B. Abweichungsanalyse, Begründung für die erneute Modellprognose usw.).

Wenn Sie diese Option wählen, wird ein Textfeld angezeigt. In diesem Textfeld können Sie:

  • Texte eingeben und formatieren, wie Sie es von anderen Texteditoren gewohnt sind
  • Hyperlinks und sortierte Listen hinzufügen
  • Echtzeit-Variablenwerte referenzieren, indem Sie / eingeben (z. B. /Revenue) und anschließend auswählen, welchen Zeitschritt Sie referenzieren möchten (Datum der letzten Ist-Werte, Heute und Letzte/r/s).
    HinweisDatum der letzten Ist-Werte ist die Standardoption, sobald ein Datum der letzten Ist-Werte im Modell vorhanden ist. Das bedeutet, dass sich beim Aktualisieren Ihrer Daten (mit einem neuen Datum der letzten Ist-Werte) Ihre Variablenreferenzen in einem Text auf Dashboards ebenfalls automatisch aktualisieren werden.
  • Erwähnen Sie Personen im Text, indem Sie tippen.
    Hinweis: Dies benachrichtigt sie nicht per E-Mail, sondern ist eine Möglichkeit, andere innerhalb eines Kommentars dort zu benennen, wo es relevant ist.
  • Überschriften mithilfe der folgenden Tastaturkürzel hinzufügen: # Überschrift (große Überschrift), ## Überschrift (mittlere Überschrift), ### Überschrift (kleine Überschrift)

Ein KPI-Diagramm zeigt Ihnen eine große Zahl für den Wert einer Variable oder einer Reihe von Variablen an. Verwenden Sie es, um den Fokus auf wichtige Ergebnisse Ihres Modells zu richten.

Verteilungsdiagramme sind hilfreich, um Variablen darzustellen, die Unsicherheiten aufweisen. Erstellen Sie ein Diagramm, gehen Sie zu den Diagrammeinstellungen, klicken Sie auf statisch und wählen Sie Verteilung aus.

Das Listogram-Diagramm ist nützlich, um Dinge wie die folgenden zu visualisieren: Umsatz nach Region, Betriebsausgaben nach Team/Anbieter, Gehaltsaufwendungen nach Abteilung/Land usw.

Mit einem Listogramm können Sie:

  • Eine Variable nach ihren Dimensionselementen sortieren und leicht erkennen, welche Elemente die größten oder kleinsten sind, sowie deren relativen Anteil am Ganzen
  • Die Aufschlüsselung als Prozentsatz oder Wert anzeigen sowie die Anzahl der angezeigten Elemente begrenzen (z. B. wenn Sie nur die Top 10 sehen möchten)

Kreis-Diagramme sind ideal, wenn Sie Teile eines Ganzen auf einfache und sofort verständliche Weise darstellen möchten. Wenn Sie z. B. den Umsatz nach Dimensionen aufschlüsseln wollen, ist aus einem Kreis-Diagramm leicht ersichtlich, welche Dimension den höchsten Anteil repräsentiert. Es eignet sich beispielsweise auch, um zwei Variablen zu vergleichen.

Ein statisches Balkendiagramm zeigt eine Momentaufnahme von Kategorien zu einem bestimmten Zeitpunkt an. Es ist für Variablenvergleiche und nicht für Trends ausgelegt, z. B. um unterschiedliche Umsätze in einem Zeitraum zu vergleichen.

Diagramme importieren

Wenn Modelle verknüpft sind, können Sie ganz einfach Diagramme von einem Modell in ein anderes importieren, genau wie Sie Variablen importieren können:

  1. Klicken Sie auf das Symbol + unten links in Ihrem Dashboard und wählen Sie Diagramm importieren.
  2. Klicken Sie auf das Modell, von dem Sie ein Diagramm importieren möchten, und wählen Sie das gewünschte Diagramm bzw. suchen Sie danach.

Das importierte Diagramm wird neben Ihren anderen Diagrammen angezeigt, nur dass sein Titel blau ist.

Beachten Sie: Wenn Sie Personen nur auf das Modell Zugriff geben, das Diagramme importiert, werden sie die Diagramme nicht richtig sehen können, ES SEI DENN, Sie geben ihnen Zugriff auf die zugrundeliegenden Variablen und Daten, die das Diagramm verwendet. Sie können dies auf zwei Weisen tun:

  • Die im Diagramm verwendeten Variablen bzw. Daten in das Modell importieren, das Sie teilen
  • Direkten Zugriff auf die Teilmodelle gewähren
